基本情報技術者試験｜論理問題で迷わない！真理値表・ベン図・MIL記号の使い分け
論理問題で「どの道具を使うか」で迷っていませんか？
基本情報技術者試験（FE）の論理問題では、次のような悩みがよくあります。
「真理値表もベン図もMIL記号も、全部ANDやORが出てくるので違いが分からない」
確かに、3つとも論理を表現する方法です。
しかし、重要なのは、
同じ論理でも、見ている対象が違う
ということです。
- 真理値表 → 真偽の組み合わせを見る
- ベン図 → 要素の所属や重なりを見る
- MIL記号 → 回路としての接続を見る
この違いを理解すると、問題を見た瞬間に「どの道具を使えばよいか」が判断できるようになります。

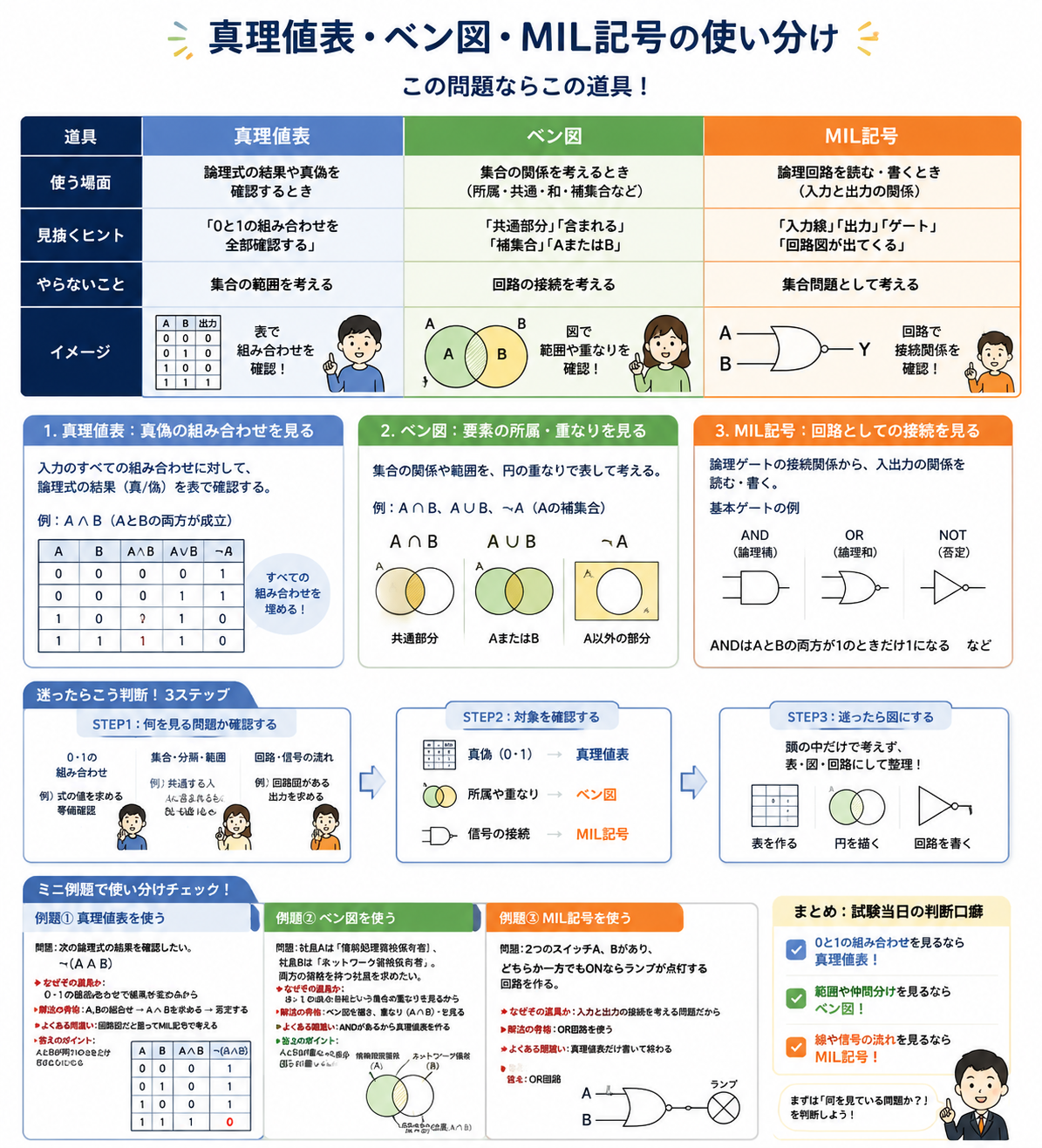

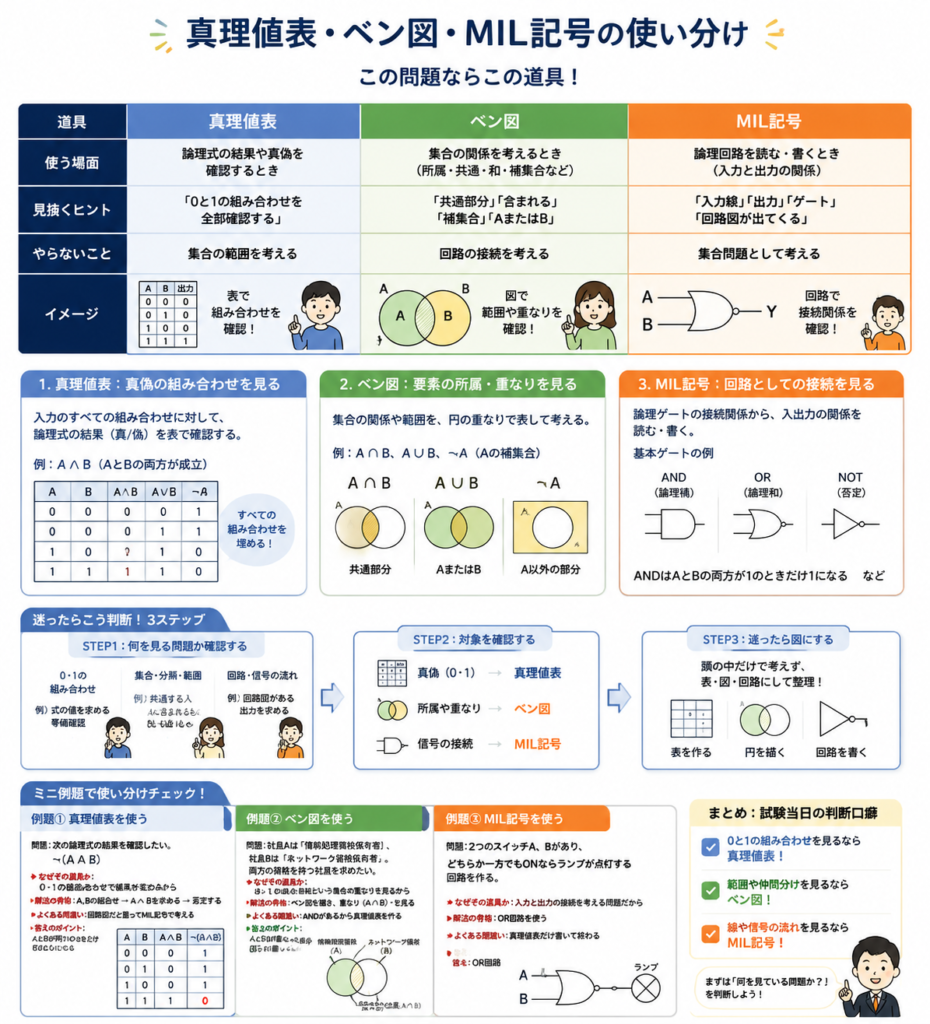

まず結論！3つの道具の使い分け

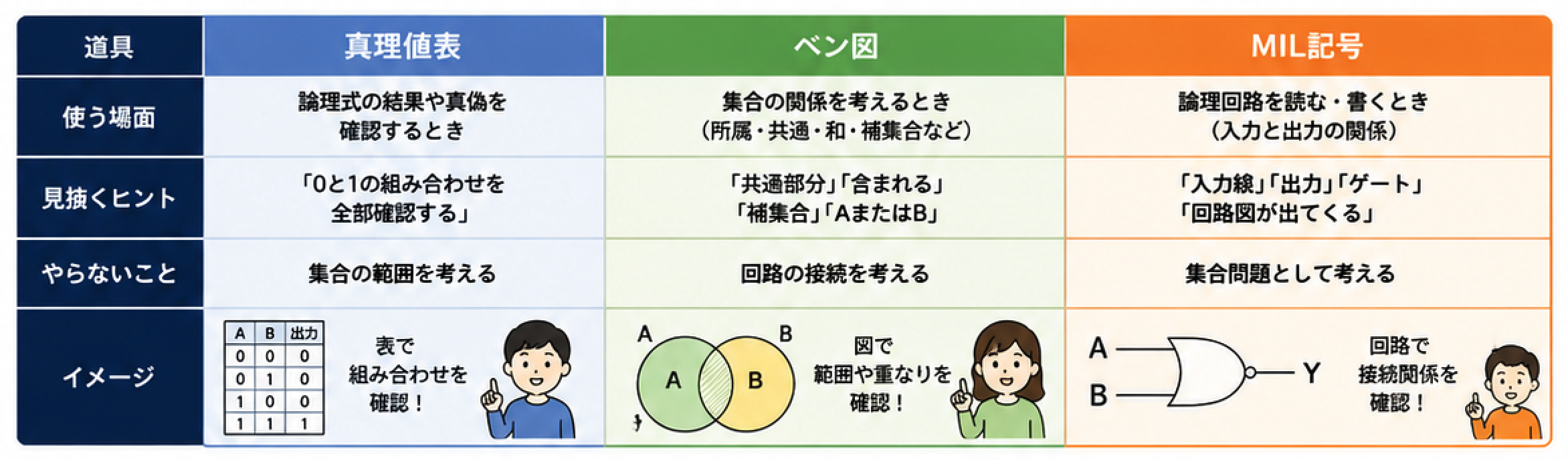

| 道具 | 使う場面 | 見抜くヒント | やらないこと |
|---|---|---|---|
| 真理値表 | 論理式の結果や真偽を確認するとき | 「0と1の組み合わせを全部確認する」 | 集合の範囲を考える |
| ベン図 | 集合の関係を考えるとき | 「共通部分」「含まれる」「補集合」 | 回路の接続を考える |
| MIL記号 | 論理回路を読む・書くとき | 「入力線」「出力」「ゲート」 | 集合問題として考える |
覚え方は簡単です。
真理値表
↓
表で組み合わせを見る
ベン図
↓
図で範囲を見る
MIL記号
↓
回路で接続を見る真理値表：真偽の組み合わせを見る
真理値表とは？
真理値表は、
入力のすべての組み合わせに対して、結果がどうなるかを表にしたもの
です。
例えば、
A ∧ B
∧は、ANDの記号です
という論理式を考えます。
これは、
「AとBの両方が成立する」
という意味です。
| A | B | A ∧ B |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
AND（論理積）は、
両方が1の場合だけ結果が1になる
ことが分かります。
真理値表を使う問題
次のような問題では真理値表が有効です。
- 論理式の結果を確認する
- 2つの論理式が同じか確認する
- ド・モルガンの法則を確認する
- 回路の出力を求める
ポイントは、
「全部の組み合わせを調べる問題か？」
です。
よくある間違い
ANDという言葉を見ると、
「回路だからMIL記号かな？」
と思ってしまうことがあります。
しかし、回路ではなく、
「論理式の答え合わせ」
なら真理値表を使います。
ベン図：要素の所属・重なりを見る

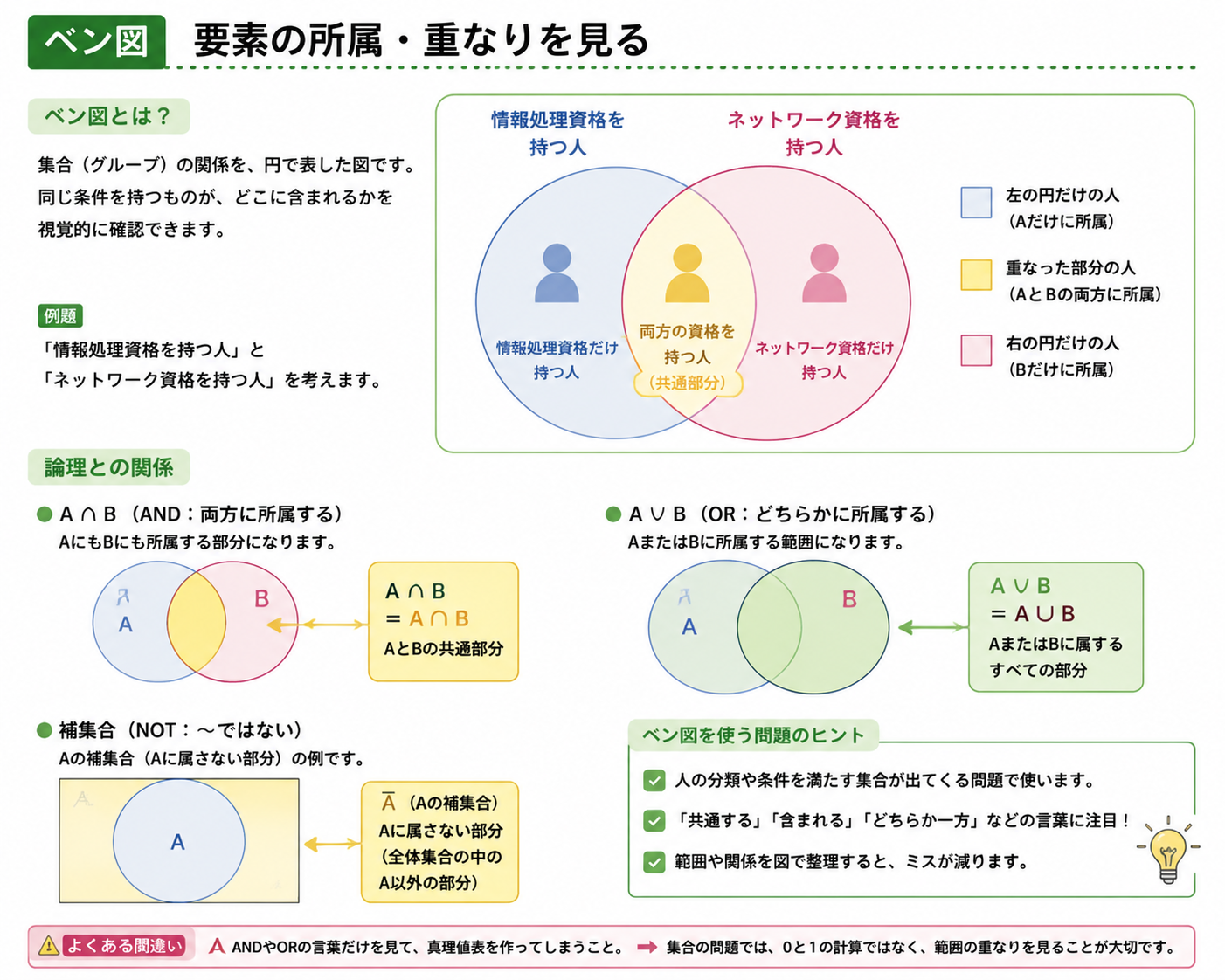

ベン図とは？
ベン図は、
集合（グループ）の関係を円で表した図
です。
例えば、
- 情報処理資格を持つ人
- ネットワーク資格を持つ人
という2つのグループを考えます。
中央の重なった部分は、
「両方に所属する人」
を表します。
論理との関係
例えば、
A ∧ B
なら、
AとBの両方に所属する部分です。
集合では、
A ∩ B
と表します。
また、
A ∨ B
なら、
AまたはBに所属する範囲になります。
集合では、
A ∪ B
と表します。
ベン図を使う問題
問題文に、
- 人の分類
- 商品分類
- 条件を満たす集合
- 共通するもの
- 含まれるもの
が出てきたらベン図です。
見るポイントは、
「どこに入っているか」
です。
よくある間違い
ANDやORという言葉だけを見て、
真理値表を作ることです。
集合問題では、
0と1の計算ではなく、
範囲の重なりを見る
ことが重要です。

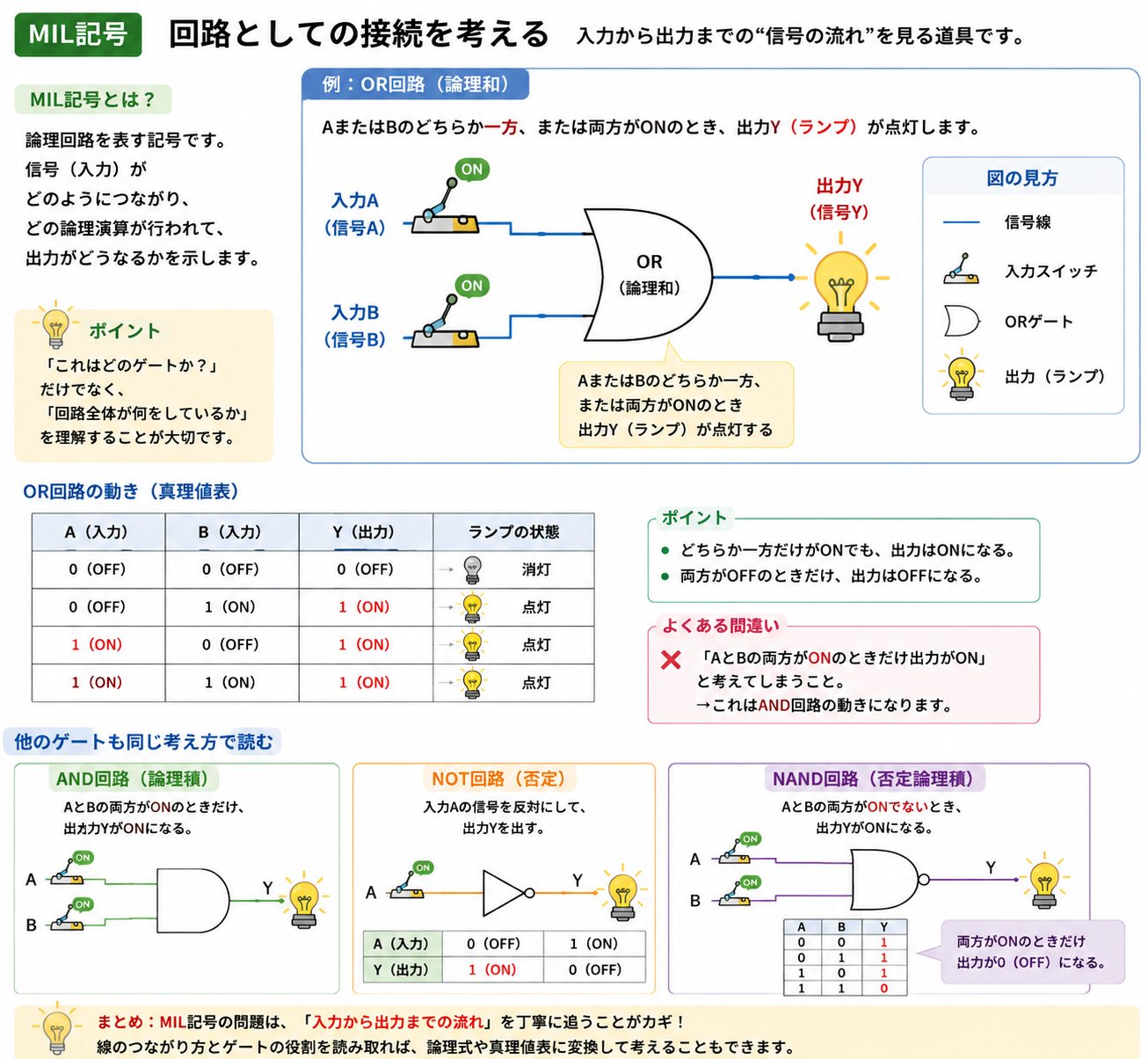

MIL記号：回路としての接続を見る
MIL記号とは？
MIL記号は、
論理回路を表すための記号
です。

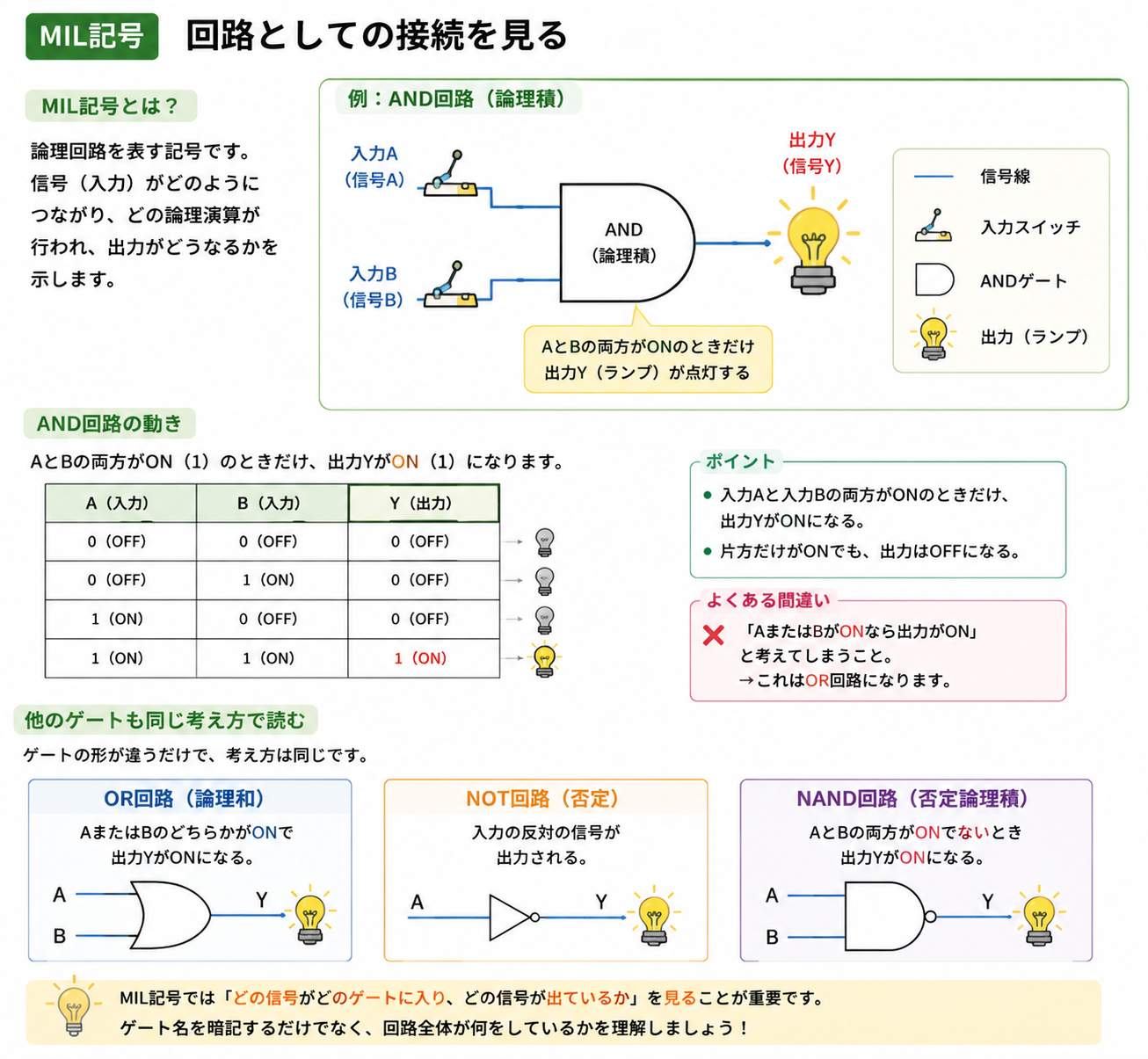

例えばAND回路なら、
になります。
入力：
- A
- B
出力：
- Y
を見ることが重要です。
MIL記号で見るポイント
MIL記号では、
「どの信号がどこにつながっているか」
を確認します。
例えば、
なら、
Y = A ∨ B
です。
MIL記号を使う問題
問題文に、
- 論理回路
- ゲート
- 入力端子
- 出力信号
- 回路図
という言葉が出たらMIL記号です。
よくある間違い
記号だけを暗記してしまうことです。
重要なのは、
「この回路は何をしているのか」
を見ることです。
迷ったらこう判断！3ステップ
（ここに作成したイラスト②
「迷ったらこう判断！3ステップ」
を配置）
STEP1：何を見る問題か確認する
0と1の組み合わせ
↓
真理値表
集合・分類・範囲
↓
ベン図
回路・信号の流れ
↓
MIL記号STEP2：対象を見る
| 見ているもの | 選ぶ道具 |
|---|---|
| 真偽（0・1） | 真理値表 |
| 所属・重なり | ベン図 |
| 信号の接続 | MIL記号 |
STEP3：迷ったら図にする
論理問題は頭の中だけで考えると混乱します。
迷ったら、
- 表を書く
- 円を書く
- 回路を書く
ことで整理できます。
ミニ例題① 真理値表を使う問題
問題
次の論理式の結果を確認します。
– (A ∧ B)
どの道具を使うべきでしょうか？
答え
真理値表
理由：
AとBの0・1の組み合わせによって結果が変わるためです。
考え方：
A,Bの組み合わせを書く
↓
A ∧ B を求める
↓
最後に反転するミニ例題② ベン図を使う問題
問題
「情報処理資格を持つ人」と「ネットワーク資格を持つ人」の両方に該当する人を求めます。
答え
ベン図
理由：
資格という集合の重なりを見る問題だからです。
ミニ例題③ MIL記号を使う問題
問題
2つのスイッチA、Bがあります。
どちらか一方でもONならランプが点灯する回路を作ります。
答え
MIL記号（OR回路）
理由：
入力と出力の接続を考える問題だからです。
A ───┐
OR ─── ランプ
B ───┘まとめ：試験当日の判断口癖
論理問題を見たら、まずこう考えます。
「0と1を見るなら真理値表」
全部の組み合わせを確認する？
↓
真理値表「範囲を見るならベン図」
どこに所属する？
どこが重なる？
↓
ベン図「線を見るならMIL記号」
回路としてどうつながる？
↓
MIL記号論理問題は、
「どの公式を覚えているか」
だけではなく、
問題に合った表現方法を選べるか
が重要です。
同じ論理でも、
- 表なら真理値表
- 範囲ならベン図
- 接続ならMIL記号
と使い分けることで、迷う時間を減らすことができます。
