Unity × UMLで理解する「AppleCatch」

2025年9月18日

サンプル実装に直結する設計ドキュメント

1. TL;DR
2. 1. 目的
3. 2. ゲーム概要（要約）
4. 3. 主要コンポーネントと責務
5. 4. 図で把握する
6. 5. 実装ガイド（設定チェックリスト）
7. 6. 最低限のコード断片（衝突処理）
8. 7. よくある質問（抜粋・要点）

TL;DR

何がどのクラスの責務か、どこで衝突・生成・効果音・スコア更新が起こるかを、クラス図／コンポーネント図／ユースケース／状態遷移／アクティビティ／シーケンスで一望。
そのまま実装できる設定チェックリストと最低限のコード断片付き。
クラス図の見直しポイントも併記（Updateの要否、参照取得の方針など）。

1. 目的

クラスの責務分担と依存関係を明確化
Unityの典型処理（OnTriggerEnter、生成・破棄、SE再生）をUMLで俯瞰し、漏れを早期発見する。

2. ゲーム概要（要約）

プレイヤーはバスケットを左右に操作し、Appleを取ってスコア加算、Bombを避けてライフ減を防ぐ
ItemGeneratorが一定間隔でりんご／爆弾を落下させる
当たり判定はトリガー（OnTriggerEnter）
SEはAudioSource+AudioClip、スコア・ライフはGameDirectorで集中管理。

3. 主要コンポーネントと責務

BasketController：入力・移動／OnTriggerEnterでタグ判定→GameDirectorへ通知／SE再生
GameDirector：スコア・ライフ・UI更新
ItemController：落下物の共通挙動（dropSpeed等）
Apple / Bomb：ItemControllerのデータ差分（見た目・タグ・出現比率）
ItemGenerator：一定間隔でApple/Bombを生成。

4. 図で把握する

4.1 クラス図（ライフサイクル入り）

要点：BasketControllerはOnTriggerEnterでタグを見てGetApple/GetBombを呼び、SEを再生。ItemGeneratorは生成とパラメータ設定。ItemControllerは落下の共通処理。

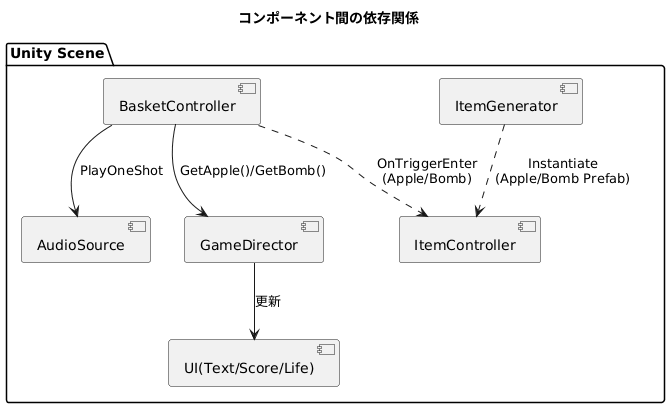

4.2 コンポーネント依存関係

BasketController→AudioSource/GameDirector、ItemGenerator→ItemController（Instantiate）など、シーン上の矢印関係を可視化。

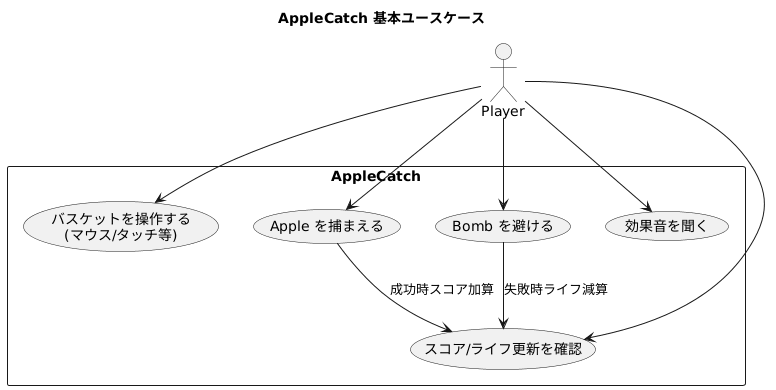

4.3 ユースケース

プレイヤー操作 → Apple取得／Bomb回避 → スコア／ライフ更新。

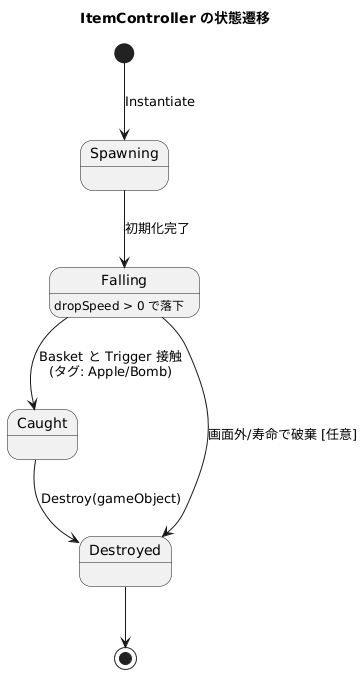

4.4 状態遷移（ItemController）

生成→落下→捕捉→破棄（画面外・寿命破棄も許容）。

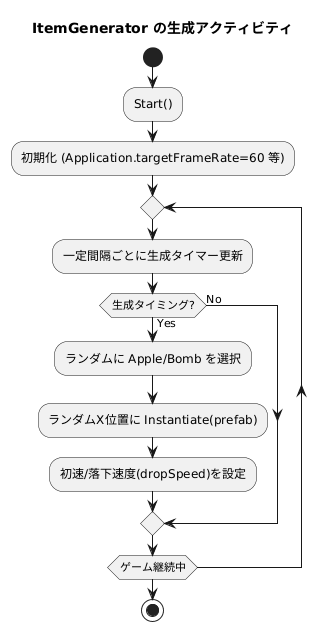

4.5 生成アクティビティ（ItemGenerator）

一定間隔で生成タイミング判定→Apple/Bomb選択→Instantiate→初速設定→ループ。

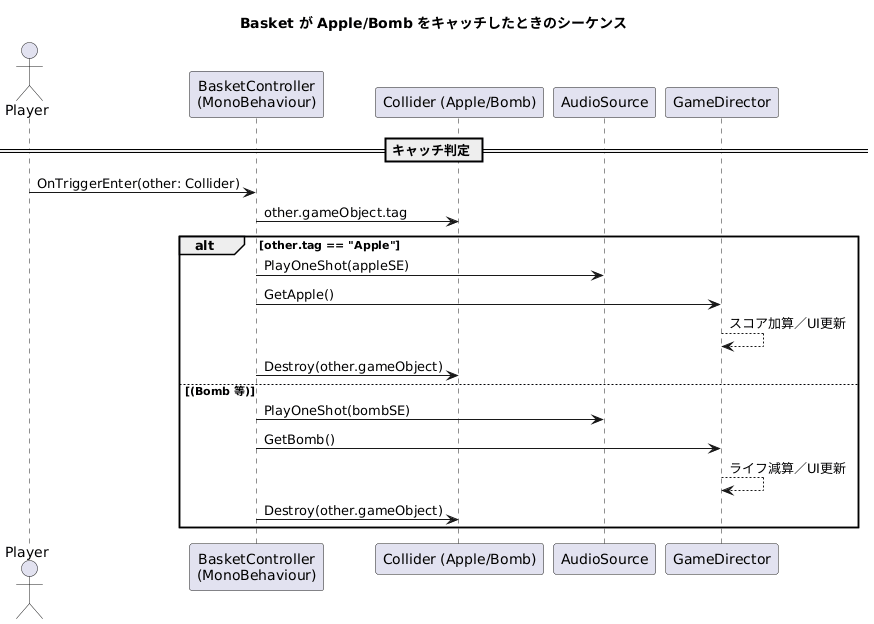

4.6 衝突時のシーケンス

OnTriggerEnter→タグ判定→SE→GetApple/GetBomb→（対象を）Destroy。

5. 実装ガイド（設定チェックリスト）

タグ：Apple / Bomb を各Prefabに設定
コライダー：Basket側はIsTrigger = true、Item側は通常Collider＋Rigidbody（2Dなら対応API）
オーディオ：BasketControllerにAudioSource、appleSE/bombSEを割当て
参照取得：GameDirectorはFindよりSerializeField直参照推奨（リネーム耐性）
破壊タイミング：SEはBasket側から鳴るため、Destroy(other.gameObject)は直後でOK
最適化：生成/破棄が多い場合はオブジェクトプーリング検討。

6. 最低限のコード断片（衝突処理）

void OnTriggerEnter(Collider other)
{
    // 例: Apple / Bomb をタグで判定
    if (other.gameObject.tag == "Apple")
    {
        audioSource.PlayOneShot(appleSE);
        director.GetApple();
    }
    else
    {
        audioSource.PlayOneShot(bombSE);
        director.GetBomb();
    }

    // 相手の追加処理（任意）
    // var item = other.GetComponent<ItemController>();
    // if (item != null) item.dropSpeed = 0;

    Destroy(other.gameObject);
}
