UML（統一モデリング言語）とは何か

― システムを「図」で設計・共有するための共通語 ―

プログラムは、いきなりコードを書き始めると破綩しやすくなります。

そのため実務では「設計図」を先に描いてから実装するのが基本です。

その設計図を描くための世界共通の表記ルールが UML（Unified Modeling Language） です。

UMLは、

「このシステムは何をするのか」

「どんな部品（クラス）があるのか」

「どの順番で処理が進むのか」

を図で表現するための言語です。

なぜUMLが必要なのか

もし設計図がなければ、システム開発はこうなります。

  • 人によって理解がバラバラ
  • 「それ聞いてない」が頻発
  • 後から修正できない

UMLを使うと：

役割何ができるか
企画者システムの流れを説明できる
プログラマ実装の全体像を把握できる
チーム同じ理解を共有できる
試験問題として出せる（FEで頻出）

つまりUMLは

「人と人をつなぐ設計の共通言語」 なのです。

基本情報技術者試験で出るUML

FE試験では主に次の3種類が出ます。

図の種類何を表すか
ユースケース図ユーザーと機能
クラス図データ構造と部品
シーケンス図処理の流れ

この3つを押さえれば十分です。

① ユースケース図（機能の全体像）

何の図か

「誰が」「何をできるか」を表す図です。

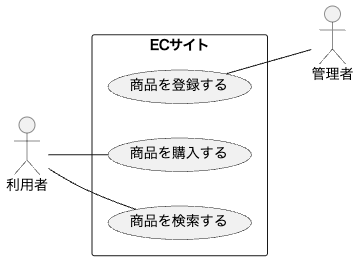

例：ECサイト

[利用者] → （商品を検索する）
[利用者] → （商品を購入する）
[管理者] → （商品を登録する）

ここで：

  • 人のマーク：アクター（利用者）
  • 丸：できること（ユースケース）

FEでは

「この図からどんな機能があるか」

「誰が何をできるか」

を問われます。

② クラス図（システムの骨組み）

何の図か

「プログラムの部品」を表します。

例：ショッピングカート

+------------------+
|   Item           |
+------------------+
| name             |
| price            |
+------------------+
| getPrice()       |
+------------------+

+------------------+
|   Cart           |
+------------------+
| items[]          |
+------------------+
| addItem()        |
| totalPrice()     |
+------------------+

これはC#で言えば：

class Item
{
    string name;
    int price;
}

class Cart
{
    Item[] items;
}

FEでは

「このクラス図を見て、どんなデータ構造か」

「関連・多重度（1対多など）」

を問われます。

③ シーケンス図（処理の流れ）

何の図か

「誰が → 誰に → どの順番で処理するか」を表します。

例：ログイン処理

利用者 → 画面 : ログイン
画面 → 認証 : IDとパスワード送信
認証 → 画面 : OK / NG
画面 → 利用者 : 結果表示

これはプログラムの処理フローそのものです。

FEでは

「どの順番でメソッドが呼ばれるか」

「この時点でどこに処理があるか」

を問われます。

UMLとプログラミングの関係

UMLは「コードの設計図」です。

UMLプログラム
クラス図クラス定義
シーケンス図メソッドの呼び出し
ユースケース機能要件

UnityやC#の開発でも、

頭の中では無意識にUMLと同じことをしています。

  • Playerクラス
  • Enemyクラス
  • Itemクラス
  • どの順で処理が呼ばれるか

これを「図で可視化」したものがUMLです。

FE試験でのUMLの位置づけ

UMLは暗記ではありません。

FEで問われるのは：

「この図が何を意味しているかを読み取れるか」

です。

だから

UMLはプログラミングの読解力そのもの

なのです。

まとめ

  • UMLは「システムの設計図」
  • 図で「構造」と「流れ」を表す
  • FEではユースケース図・クラス図・シーケンス図が重要
  • プログラミングの理解と直結している
